距离传感器简介


 从智能机占领手机市场到现在已经过去三四个年头了,智能机也伴随着其各种智能方便的功能融入了我们生活的方方面面,不得不承认我们已经离不开智能手机了。

  但越是熟悉的事物越是不能很好地去发现一些细节,所谓骑驴找驴,不过如此。

  比如:你了解自己手机的距离传感器吗?

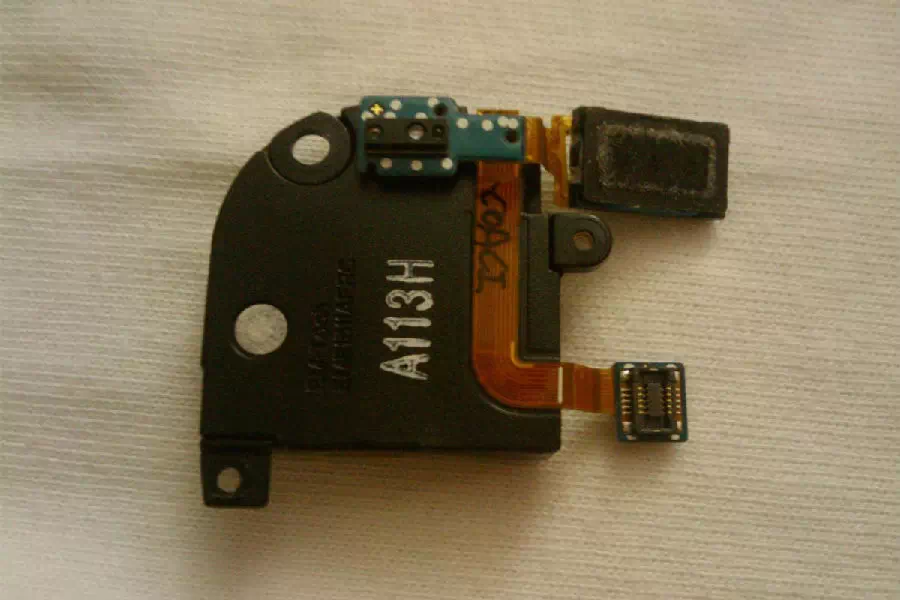

  距离传感器就是位于手机上方的一个小孔儿,用来在用户通话的时候检测人脸位置并及时关闭屏幕以防误操作。

  概述:

  距离传感器又被称为位移传感器,利用各种元件检测对象物的物理变化量,通过将该变化量换算为距离,来测量从传感器到对象物的距离位移的装置。



  手机上的距离传感器一般都在手机听筒的两侧或者是嵌入手机听筒的凹槽中,这样方便它进行工作。当用户在接听或拨打电话时,将手机靠近头部,距离传感器可以测量之间的距离,当距离缩小到一定程度后便熄灭屏幕背景灯,拿开时再度点亮背景灯,这样既能防止通话时的误操作,更为节省电量,另有手机放入口袋自动锁屏、手掌扫过手机自动截屏、互动游戏等很多扩展功能。





  根据使用元件不同,分为光学式位移传感器、线性接近传感器、超声波位移传感器等。

  作用原理:

  “飞行时间法”是目前手机上通用的一种测距方法,通过红外脉冲传感器发射特别短的光脉冲,并测量此光脉冲从发射到被物体反射回来的时间,通过测量时间间隔来计算与物体之间的距离。

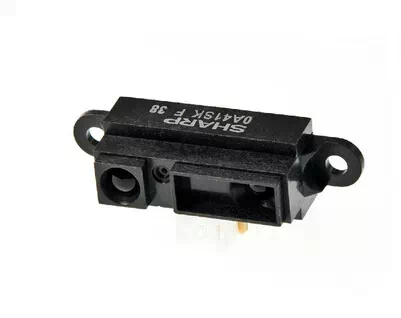

  光学式位移传感器:光源发出的光照射到物体上,物体的反射光通过受光透镜集中到一维的位置检测元件上。如果物体的位置发生变化,位置检测元件上的成像位置将不同;





  线性接近传感器:我们物理课学过,线圈中如通过交流电,就会产生磁通现象,如果那个线圈通过的是金属对象,则会在金属对象中产生一种涡电流,发出磁通来防止这种变化产生。 其导致的结果就是使线圈的感应发生一定的变化。通过对这种变化的函数分析就能测量对象物体的距离位移了。

  超声波位移传感器:由送波器向对象物发送超声波,通过受波器来接收其反射波。通过计算超声波从发送到接收为止所需的时间与音速之间的关系,来计算距离的方式。

  最后还要说一点,手机上的距离传感器只能模糊的测量远近,并不能作为一种精确的仪器来用,数据执着的同学还是去买把卷尺吧~

  附录:

  以下“光学式线性传感器”的术语说明:

  采用其他方式、原理的传感器的“术语”,请参见相应各机型的说明页。

  分辨率:在测定对象物静止时,以距离来换算线性输出的摆动幅度,区别在数字输出时数据偏差的幅度和分辨率,称为重复精度。





  直线性(线性):线性输出相对于理想直线的误差。通常将其与整个测定范围(Full Scale:FS)相比,以百分比的形式来表示,如1%FS…。





  温度特性:对应环境温度变化的线性输出变动量。通常将其与整个测定范围(Full Scale:FS)相比,以%FS/℃的形式来表现。(例:0.03%FS/℃(FS=20mm))

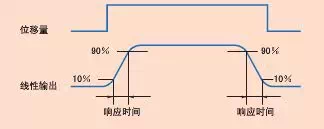

  响应时间:物体的位移和宽度是在步进变化时的线性输出。为了使模拟输出在10~90%内变化,以“响应时间”来表现所需的时间。

  下图为一般的位移、响应时间、分辨率的关系:
